Haal altijd de stekker van de hogedrukreiniger uit het stopcontact en de wateraansluiting voordat u met de service begint. Ook al zijn de stroom en het water losgekoppeld, er kan nog steeds water onder druk in de slang zitten. Laat deze druk ontsnappen door de trekker van het pistool over te halen.
Zorg ervoor dat uw werkgebied schoon en geschikt is voor het werk dat u gaat doen. Er zal meestal een kleine hoeveelheid water in de pomp en slang zitten.

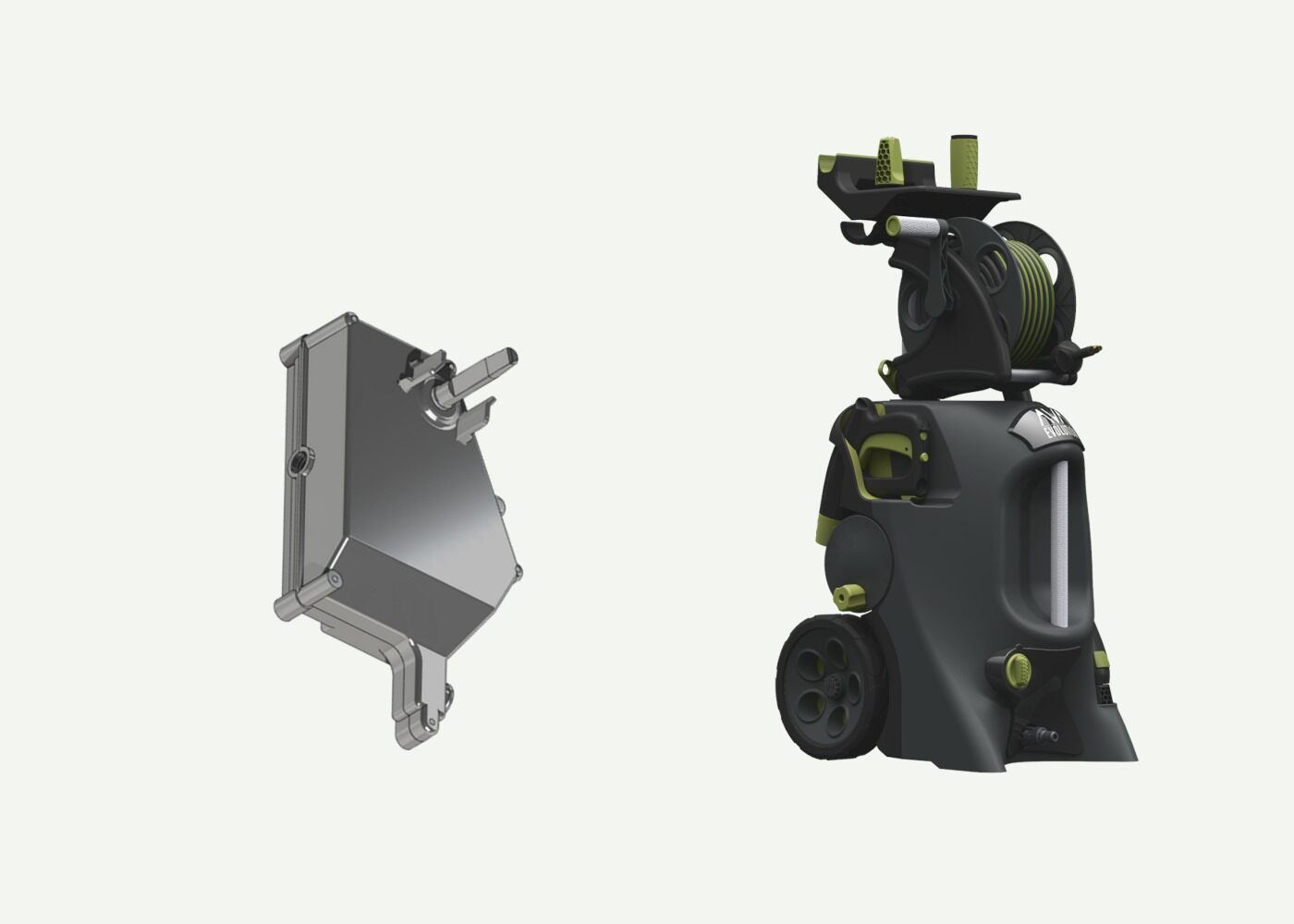

00. Onderdelen en gereedschappen
Een overzicht van wat er nodig is om deze service uit te voeren.

01. Waterfilter verwijderen
Verwijder het waterfilter door het tegen de klok in los te draaien.

02. Verwijder de slanghaspel
Maak de korte drukslang los van de pompuitlaat. Draai de 3 T25-schroeven los van de achterkast. Verwijder de kap en de slanghaspel.

03. Verwijder de schroeven van de achterkant van de kast
Verwijder de stroomkabel van de kabelhaspel zodat u toegang hebt tot de twee schroeven achter de haspel. Draai de 11 T25-schroeven los van de achterkant van de hogedrukreiniger.

04. Verwijder de schroeven waarmee de motor vastzit
Draai de vier 6 mm inbusschroeven los waarmee de motor aan de achterkant van de kast vastzit.

05. Til de achterste kast op
Leg de hogedrukreiniger met de voorkant naar beneden. Til de achterste kast eraf. Maak de trekontlasting en het netsnoer los.

06. Verwijder de schroeven van de pomp.
Draai de 3 T25-schroeven los waarmee de motor/pomp vastzit.

07. Verwijder de motor/pomp
Til de motor/pomp voorzichtig uit de voorklep. Draai hem 180° voordat u hem op een vlakke ondergrond plaatst. Verwijder de aan/uitknop, het verlengstuk en de pompkopklep.

08. Koppel de motorvoedingskabels los
Maak de twee spade-connectoren los van het motorsnoer. Druk op het kleine lipje dat op de afbeelding is aangegeven en trek ze voorzichtig uit elkaar.

09. Aardingskabel loskoppelen
Maak de aardingskabel van de motor los door de kleine kruiskopschroeven los te draaien en vast te zetten.

10. Verwijder de schakelkast
Verwijder de schakelkast door deze in de aangegeven richting te trekken. Deze is met een perspassing op de start/stopklep op de pomp bevestigd.

11. Open de oude schakelkast
Draai de 5 kruiskopschroeven los waarmee het deksel van de schakelkast vastzit en verwijder het deksel.
Als het netsnoer in uw schakelkast is inbegrepen, kunt u direct naar stap 17 gaan.

12. Schakelaar/snoermontage verwijderen
Verwijder zowel de microschakelaar, de hoofdschakelaar als de gehele kabelset uit de oude schakelkast.
We hergebruiken het netsnoer dat is aangesloten op de hoofdschakelaar.

13. Trek het netsnoer eruit
Verwijder het netsnoer door de twee spade-connectoren los te maken van de hoofdschakelaar. Duw het vergrendelingslipje op de connector omlaag en trek voorzichtig om het snoer los te maken. Nu is het tijd om het netsnoer naar de nieuwe schakelkast te verplaatsen.

14. Monteer de schakelaar/snoermontage op de nieuwe schakelaardoos
Bevestig deze twee spade connectoren aan de hoofdschakelaar. Ze kunnen in elke volgorde worden aangesloten, aangezien dit een wisselstroom is.
Plaats het hele snoer en de schakelaar terug in de nieuwe schakelaardoos. Lijn de gaten in de microschakelaar uit met de corresponderende uitsteeksels in het deksel van de schakelaardoos.

15. Controleer de positionering van de verschillende onderdelen
Zorg ervoor dat de hoofdschakelaar goed in de juiste gleuf zit.
Controleer ook of de kleine O-ring, de schuifjes, de veer en de as van de hoofdschakelaar aanwezig zijn en goed gepositioneerd zijn.

16. Sluit de nieuwe schakelkast
Wanneer u tevreden bent met de plaatsing van zowel de bekabeling als de schakelaars, plaatst u het deksel van de schakelkast terug.
Bevestig het deksel met 5 kruiskopschroeven.

17. Test de schakelaars
Controleer of de hoofdschakelaar goed werkt door de as met de klok mee en tegen de klok in te draaien.
Er moet een klikgeluid hoorbaar zijn wanneer de hoofdschakelaar wordt in- en uitgeschakeld.
Test de microswitch op dezelfde manier door met een dunne spijker of schroevendraaier op de kleine schuifknop te drukken in de richting van de pijl. Er moet een hoorbare klik zijn wanneer deze is ingeschakeld en een vergelijkbare klik wanneer deze is uitgeschakeld.
Als een van de schakelaars geen klikgeluid produceert, open dan de schakelaarkast om het probleem verder te onderzoeken.

18. Bevestig de schakelkast opnieuw
Bevestig de schakelkast aan de pomp. Je moet behoorlijk wat kracht gebruiken om de kast stevig op de start/stopklep te krijgen. Hij zou op zijn plaats moeten klikken.

19. Sluit het motorsnoer aan
Bevestig de twee spadeconnectoren van de schakelkast weer aan de motor. Trek er lichtjes aan om te controleren of ze goed vastzitten.

20. Bevestig de aardingskabel
Bevestig de aardingskabel aan de motor. Zet deze vast met een kruiskopschroef.

21. Plaats de aan/uitknop terug
Bevestig de aan/uitknop, het verlengstuk en het deksel van de pompkop opnieuw.

22. Plaats de motor/pomp-unit terug in de voorklep
Til de motor/pomp voorzichtig op en draai deze 180° voordat u deze in de voorklep plaatst.
Zorg ervoor dat de aan/uitknop en het verlengstuk ervan op de juiste plaats zitten, zodat ze gemakkelijk bediend kunnen worden.

23. Bevestig de motor/pomp-unit aan de voorste afdekking
Bevestig de motor/pomp en de schakelkast met de 3 T25-schroeven.

24. Monteer de achterkast
Plaats de trekontlaster en zorg ervoor dat het netsnoer goed vastzit.
Plaats de achterkast op de voorste afdekking. Pas aan zodat beide onderdelen correct uitgelijnd zijn. Als u problemen hebt met het vinden van een goede pasvorm, controleer dan of de stroomkabels en de motorkap correct zijn uitgelijnd.

25. Zet de motor vast
Bevestig de motor aan de achterkant van de kast met de 4 inbusschroeven. Mogelijk moet u de motor en de kap wat wiebelen om deze op één lijn te krijgen met de gaten in de achterkant van de kast.

26. Bevestig de achterkast
Zodra u tevreden bent met de uitlijning van de achterkant van de kast, bevestigt u de voorklep aan de achterkant van de kast met 11 T25-schroeven.

27. Monteer de slanghaspelmontage
Bevestig de slanghaspel aan de achterkant van de kast.
Duw de verbindingsdrukslang in de uitsparing.
Plaats het deksel en bevestig het met 3 T25-schroeven.
Sluit de slang aan op de uitlaat.

28. Plaats het waterfilter terug
Controleer of de filtercassette schoon en onbeschadigd is.
Plaats het waterfilter terug in de waterinlaat.

29. Eerste start na service
Gefeliciteerd met het afronden van de service van uw AVA-product.
Het is nu tijd om de eerste start na de service uit te voeren.
- Begin met het aansluiten van het drukpistool op de slang.
- Sluit water aan. Zorg ervoor dat er geen water lekt van binnenuit of ergens anders op de hogedrukreiniger.
- Haal de trekker over en laat het water stromen totdat er geen lucht meer uitkomt.
- Sluit het netsnoer aan.
- Zet de hogedrukreiniger aan.
- Haal de trekker over en laat het water een minuut lopen voordat u een sproeier aansluit.
- Sluit het mondstuk aan.
- Gebruik de hogedrukreiniger en controleer of deze normaal functioneert.
30. Problemen oplossen
Er lekt water van binnenuit
- Schakel de stroom uit en open de hogedrukreiniger om het lek te lokaliseren.
- Neem de nodige maatregelen om eventuele lekkages te verhelpen.
De motor draait en stopt niet als u de trekker loslaat
- Dit komt waarschijnlijk doordat de schakelkast op de start/stopklep niet goed is geplaatst.
- Open de machine en controleer of de schakelkast goed vastzit.
De hogedrukreiniger gaat niet aan
- Controleer of de stroomkabel is aangesloten. • Controleer of de stroomonderbreker niet is geactiveerd.
- Controleer of de zekering in de stekker intact is (alleen modellen voor het Verenigd Koninkrijk).
- Open de machine en controleer of alle interne bekabeling is aangesloten.
Slechte prestaties/druk
- Onjuiste montage of vuil/gruis in de pomp.
- Controleer de pomp en vooral de hoofdklep op vreemde voorwerpen/vuil.
- Zorg ervoor dat de veer in de hoofdklep goed vastzit en naar behoren functioneert.
De motor maakt een brommend geluid en kan niet starten
- Controleer of de condensator op de motor is aangesloten.
- Deze moet met één witte en één zwarte kabel worden aangesloten.
