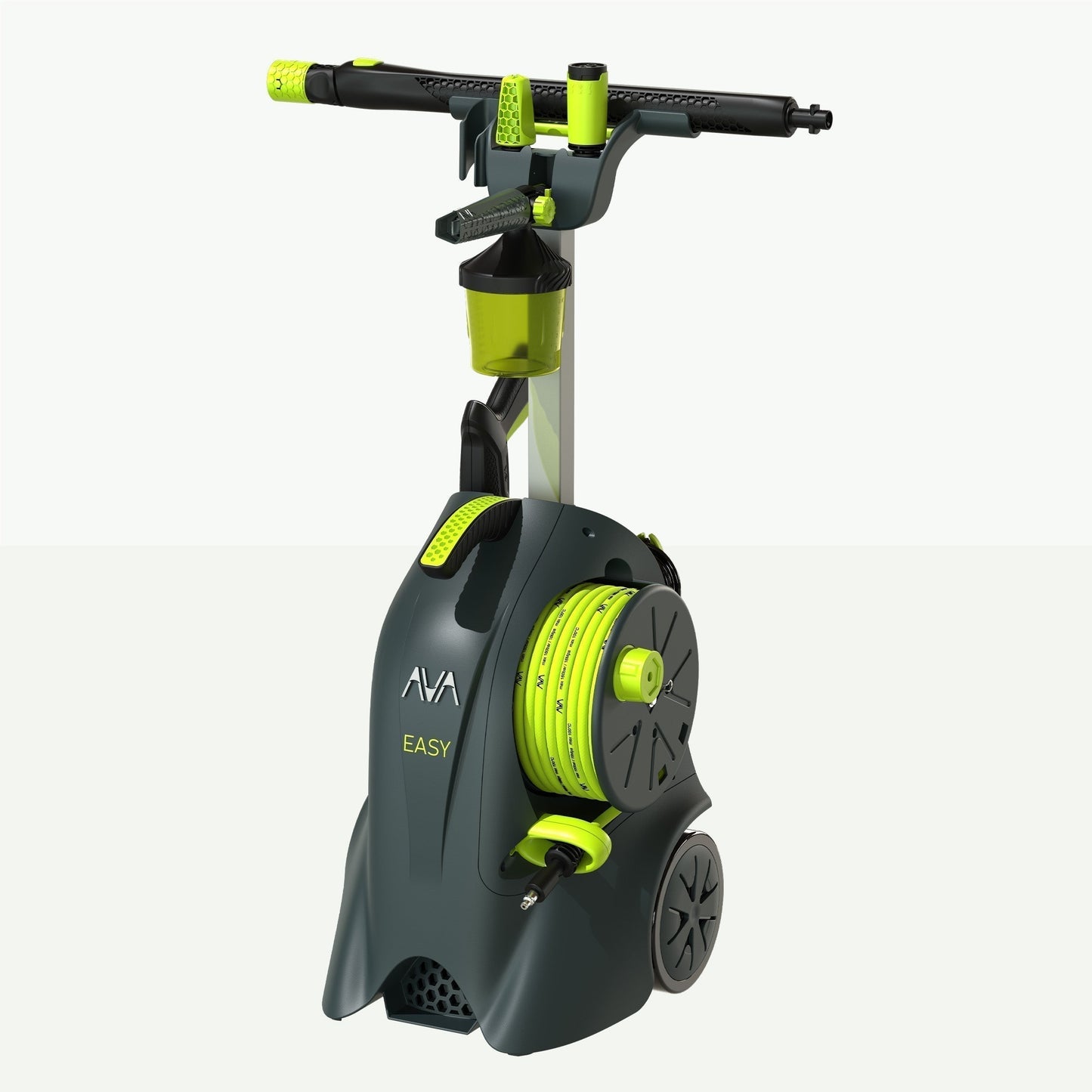

Deze handleiding laat zien hoe u eenvoudig de slang en de wartel van uw Easy P40-P60 kunt vervangen.
In deze gids worden drie opties besproken:
- Alleen slang vervangen: Volg stap 2.
- Vervang de slang en maak de wartelset compleet: U hebt onderdeel EA 06 nodig. Volg alle stappen.
- Vervang de slang en/of alleen het buitenste deel van de wartel (vierkante aansluiting): U hebt onderdeel UN 03 nodig.
- Volg stap 1-3 en punt 10 onder '12. Montagevolgorde'.
Hoewel de handleiding zelf niet veel stappen bevat, wordt elke stap gedetailleerd beschreven om het proces zo eenvoudig mogelijk voor u te maken – en om het best mogelijke resultaat te garanderen. We raden u aan alle stappen door te lezen voordat u begint, zodat u de procedure volledig begrijpt en de benodigde hulpmiddelen bij de hand hebt.
Haal altijd de stekker van de hogedrukreiniger uit het stopcontact en uit de watertoevoer voordat u met onderhoud begint.
Klik hier om ons artikel over veiligheid te lezen.
Zelfs na het loskoppelen van de stroom en de watertoevoer kan er nog steeds water onder druk in de slang zitten. Laat deze druk ontsnappen door de trekker van het pistool in een veilige richting over te halen.
Hulpmiddelen :
- Torx 25 (T25)
- Platte schroevendraaier of vergelijkbaar gereedschap.
1. Overzicht van componenten
Let op: Swivelkit ( EA 06 ) is compleet met wartel, O-ringen, vierkante kop snelkoppeling en E-clip (onderdeelnummer)
a) Flexibele slang 903-107-01 (12m)
Kit :
b) E-clip (10 mm).
c) Easy Quick connector veer/Easy Quick connector afdekking.
d) Snelkoppeling met vierkante kop.
e) Eenvoudige wateruitlaat via messing as (nieuwe O-ringen inbegrepen, ook te vinden in de AVA EHBO-kit 11-120-503)
-
- O-ring 8*1,8mm, NBR 90
- O-ring 8,5*2mm, NBR 90
2. Rol de slang af en koppel deze los
a) Trek de slang helemaal uit de haspel totdat de wartel volledig zichtbaar is.
b) Druk op de ontgrendelingsknop op de draaikoppeling en trek de slang eruit.
c) Verwijder de slang van de 2 clips op de haspel.
3. Koppel de snelkoppeling met vierkante kop los
a) Verwijder de e-clip voorzichtig met een schroevendraaier.
b) Trek de snelkoppeling met vierkante kop eruit.
4. Trek de haspel eruit
5. Laat de pompmodule los
Draai 5 schroeven (T25) los.
6. Verwijder het waterfilter
Draai het waterfilter los.
7. Trek de pompmodule eruit
a) Plaats uw handen op de groene slanggeleider en in de groef bovenaan. Til de pomp eruit. De pomp moet omhoog en omlaag worden bewogen voordat hij loskomt. Gebruik geen overmatige kracht. Let op de startschakelaar en de inlaattrechter bovenaan de pomp.
b) Trek de buigbegrenzer van de kabel eruit. Vergeet niet deze te installeren tijdens de hermontage.
c) Plaats de pomp op een vlakke ondergrond.
8. Verwijder de pompkopbeugel
Draai 2 schroeven (T25) los.
9. Verwijder de U-pin
Kantel de U-pin voorzichtig met een schroevendraaier naar buiten.
10. Maak de haspelkast los van de pomp
a) Verwijder de startschakelaar om toegang te krijgen tot de schroeven.
b) Draai de 2 schroeven (T25) los.
11. Demonteer de uitlaatpijp
a) Maak de 2 clips los van de waterdichte motorkap.
b) Trek het deksel en de haspelkast weg.
c) Trek de uitlaatpijp eruit.
12. Assembleer volgorde
Wanneer u de machine in elkaar gaat zetten, kunt u alle bovenstaande stappen in omgekeerde volgorde uitvoeren.
De montagestappen 1-13 (zoals afgebeeld) zijn als volgt:
- Plaats de uitlaatpijp in de uitlaat van de pompkop. Controleer de O-ringen op zichtbare beschadigingen. Bevestig de pijp aan de uitlaat door de U-pen (1.1) in de groef te plaatsen. Zorg ervoor dat de U-pen volledig is ingestoken.
- Plaats het haspelpaneel op de uitlaatpijp. Zorg ervoor dat de zeshoekige interface uitgelijnd is met de zeshoekige interface op de pijp met de zeshoekige groef in het paneel. Controleer de O-ring op zichtbare schade.
- Bevestig het haspelpaneel met 2 schroeven (T25) aan de pomp
- Klik de motorbeschermkap op het haspelpaneel. Controleer of beide clips vastzitten.
- Bevestig de pompkopbeugel met 2 schroeven (T25) aan het haspelpaneel.
- Controleer of de startschakelaar bij de pomp zit.
- Plaats de pomp in de machinekast:
- Halverwege steekt u de buigbegrenzer (7.1) van de kabel in de daarvoor bestemde sleuf in de kast.
- Druk de pompmodule voorzichtig helemaal naar binnen, zodat de startknop aan de andere kant van de kast uitsteekt.
- De module moet omhoog en omlaag worden bewogen voordat hij op zijn plaats valt. Gebruik hiervoor geen overmatige kracht.
- Bevestig de pompmodule met 5 schroeven (T25).
- Duw de haspel over de uitlaatbuis, helemaal tot in de haspelkast.
- Duw de snelkoppeling met vierkante kop op het uitlaateinde. Smeer de O-ringen eerst in met zuurvrije vaseline of een vergelijkbaar product.
- Plaats de E-clip op de uitlaatpijp.
- Plaats de slang in de snelkoppeling. Sluit het uiteinde van de slang aan zonder de rubberen huls. Vergeet niet de slang door de groene slanggeleider te leiden. Controleer ook de O-ring op zichtbare schade.
- Plaats het waterfilter terug.
