Haal altijd de stekker van de hogedrukreiniger uit het stopcontact en uit het water voordat u met de onderhoudswerkzaamheden begint.
Ook al zijn de stroom en het water losgekoppeld, kan er water onder druk in de slang zitten. Laat deze druk ontsnappen door de trekker van het pistool over te halen.
Zorg ervoor dat uw werkgebied schoon en geschikt is voor het werk dat u gaat doen. Er zal meestal een kleine hoeveelheid water in de pomp en slang zitten.
00. Onderdelen en gereedschappen
Een overzicht van wat er nodig is om deze service uit te voeren.
01. Verwijder het waterfilter
Draai het waterfilter los en verwijder het.
02. Schroeven verwijderen
Draai de 5 T25-schroeven los van de haspelconstructie.
03. Verwijder de slanghaspelconstructie
Pak de slanghaspel stevig vast. Til hem omhoog en naar buiten. Trek de haspel uit de kast. Zorg ervoor dat u de trekontlasting van de stroomkabel uit de gleuf haalt.

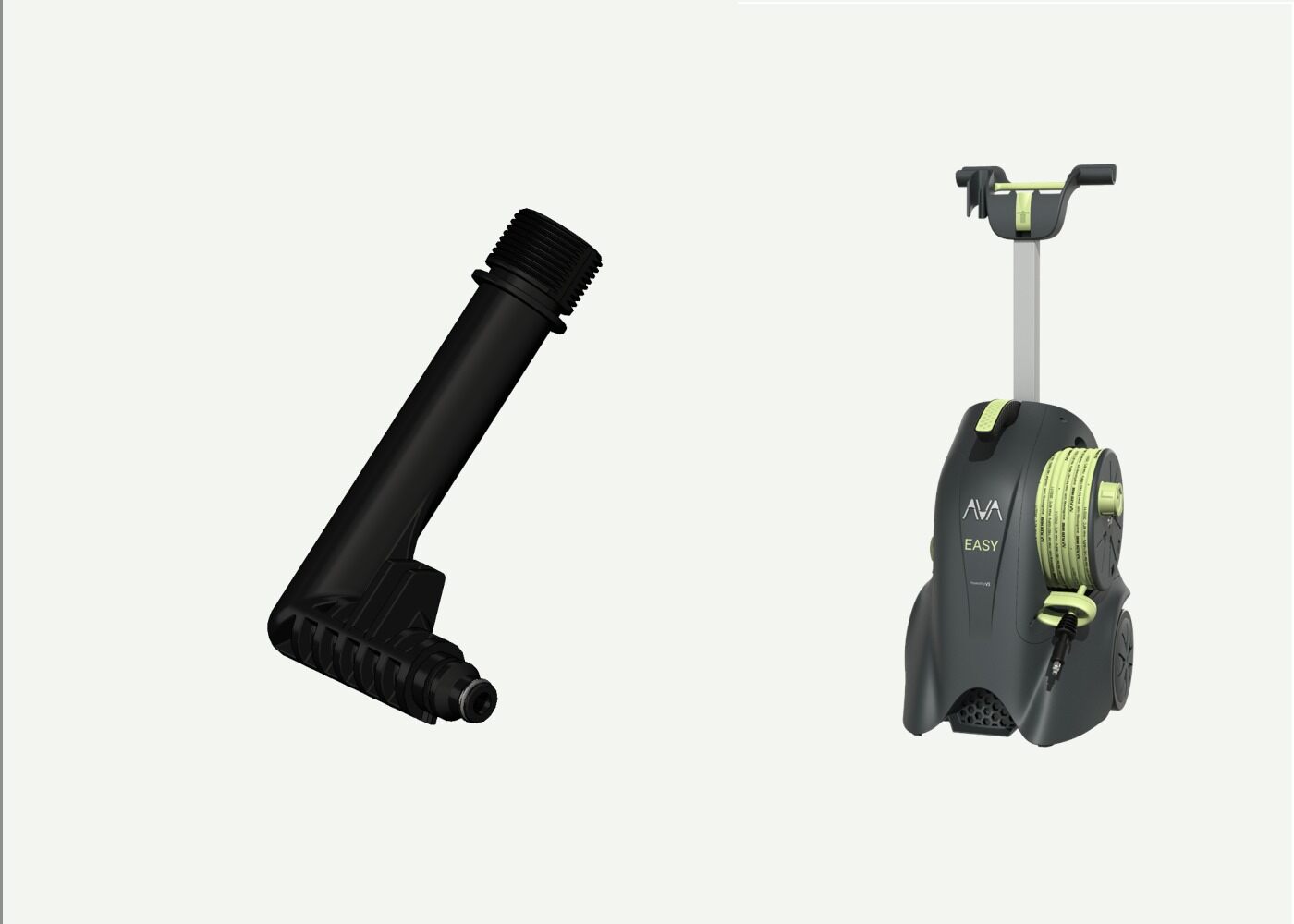

04. Verwijder de inlaatpijp
Verwijder de U-pen met een platte schroevendraaier en trek vervolgens de waterinlaatbuis eraf.
05. Rubberen kegel verwijderen
Verwijder de rubberen kegel van de oude waterinlaatbuis.
06. Rubberen kegel bevestigen
Bevestig de rubberen kegel aan de nieuwe waterinlaatbuis
07. Bevestig de waterinlaatbuis opnieuw
Doe wat vet op de O-ring op de waterinlaatbuis. Bevestig de waterinlaatbuis aan de pompkop en zet deze vast met een U-pen.
08. Bevestig de pompkopbeugel
Bevestig de pompkopbeugel met 2 T25-schroeven.
09. Plaats de slanghaspelconstructie terug in de hoofdkast
Plaats de trekontlaster van de voedingskabel in de daarvoor bestemde gleuf.
Pak de slanghaspel stevig vast. Til de hele assemblage op en schuif deze in de kast. Er kan wat wiebelen nodig zijn om de assemblage goed te laten zitten.
10. Lijn de slanghaspelconstructie uit
Om te controleren of de motor/slanghaspel goed vastzit, draait u aan de aan/uit-knop om te zien of deze vrij kan werken. Controleer ook of de waterinlaat in het midden van de opening in de achterkast zit.
11. Bevestig de motor/slanghaspel-assemblage
Zodra u er zeker van bent dat de motor/slanghaspelconstructie goed is uitgelijnd, kunt u de constructie vastzetten met 5 T25-schroeven.
12. Waterfilter opnieuw bevestigen
Controleer of de filtercassette schoon is en plaats vervolgens het waterfilter terug.
13. Eerste start na service
Gefeliciteerd met het afronden van de service van uw AVA-product.
Het is nu tijd om de eerste start na de service uit te voeren.
- Begin met het aansluiten van het drukpistool op de slang.
- Sluit water aan.
- Controleer of er geen water uit de binnenkant of ergens anders uit de hogedrukreiniger lekt.
- Haal de trekker over en laat het water stromen totdat er geen lucht meer uitkomt.
- Sluit het netsnoer aan.
- Zet de hogedrukreiniger aan.
- Haal de trekker over en laat het water een minuut lopen voordat u een sproeier aansluit.
- Sluit de sproeier aan. Gebruik de hogedrukreiniger en zorg dat deze normaal werkt.
14. Problemen oplossen
Er lekt water van binnenuit
- Koppel de stroom los en open de hogedrukreiniger om het lek te vinden. Onderneem de nodige actie om eventuele lekken te verhelpen.
De motor draait en stopt niet als u de trekker loslaat
- Dit komt waarschijnlijk doordat de schakelkast niet goed op de start/stop-klep zit. Open de machine en controleer of de schakelkast goed zit.
De hogedrukreiniger gaat niet aan
- Controleer of de stroomkabel is aangesloten.
- Controleer of de stroomonderbreker niet is geactiveerd. • Controleer of de zekering in de stekker intact is (alleen modellen voor het Verenigd Koninkrijk).
- Open de machine en controleer of alle interne bekabeling is aangesloten.
Slechte prestaties/druk
- Onjuiste montage of vuil/puin in de pomp. Controleer de pomp en met name de hoofdklep op vreemde voorwerpen/puin. Zorg ervoor dat de veer in de hoofdklep correct is geplaatst en werkt zoals bedoeld.
