Master P60-P80: 5 jaar service

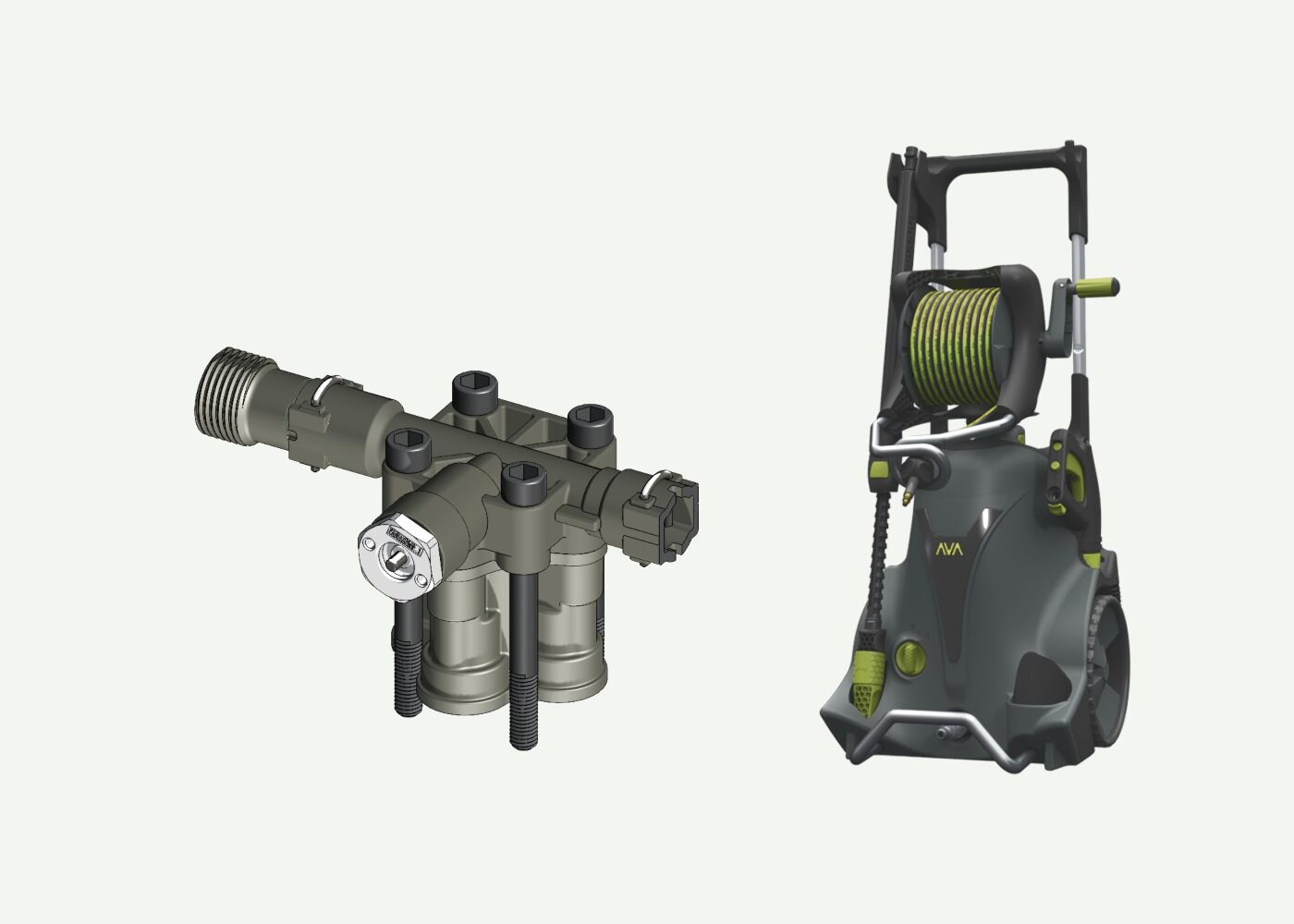

Een overzicht van wat er nodig is om deze service uit te voeren.

Draai het waterfilter los.

Draai de 6 T25-schroeven los van de achterkant van de kast. (Afbeelding 1)

Let op: Machines die in 2024 of later zijn geproduceerd, hebben naast de schroeven op afbeelding 1 nog 3 extra schroeven (afbeelding 2).

Afbeelding 1:

Druk op de ontgrendelingsknop van de voorste beugel en trek de voorklep eraf.

Draai de 4 T25-schroeven los waarmee de motor/pomp vastzit.

Maak de kabelontspanner los van de achterste kast.

Til de motor/pomp voorzichtig op, zodat deze schuin staat.

Gebruik voorzichtig een platte schroevendraaier of een klein mes om de U-pen los te maken waarmee de interne slang aan de uitlaat van de pomp is bevestigd.

Trek de slang van de pompkop af.

Til de motor/pomp voorzichtig uit de kast.

Verwijder het deksel van de pompkop en de aan/uitknop.

Draai de motor/pomp zodat u toegang krijgt tot de T25-schroef waarmee de schakelkast vastzit en draai deze los.

Verwijder de schakelkast door deze in de aangegeven richting te trekken. Deze zit vastgeklemd op de start/stopklep van de pomp en komt met een plop los.

Gebruik een inbussleutel van 6 mm om de 4 schroeven los te draaien waarmee de pomp vastzit.

De pompeenheid kan nu van de zuigerbehuizing worden getrokken. De messing ringen (roze) worden hergebruikt, aangezien deze geen slijtage vertonen.

Voor de P80-modellen is er ook een set van 4 steunringen (wit , op de afbeelding blauw weergegeven) ), dienen deze ook hergebruikt te worden bij montage van de 5 jaar servicekit op dit model.

Als er losse afdichtingen of steunringen zijn, bekijk dan de onderstaande afbeelding voor de juiste montagevolgorde. Alleen de P80-modellen hebben de witte steunring (nummer 2 van boven).

Plaats eerst de messing ringen, gevolgd door de kunststof steunringen (alleen P80) op het zuigerhuis. Plaats vervolgens voorzichtig de 5-jaarlijkse servicekit op het zuigerhuis. Zorg ervoor dat de start/stopklep uitgelijnd is met de uitsparing voor de schakelkast (rode pijlen). Draai de 4 zeskantschroeven vast en draai ze in een X-patroon vast.

Bevestig de schakelkast aan de pomp. Er is behoorlijk wat druk nodig om de kast stevig op de start/stopklep te krijgen. Hij zou op zijn plaats moeten klikken.

Bevestig de schakelkast met een T25-schroef.

Plaats het deksel van de pompkop en de aan/uitknop terug.

Laat de motor/pomp voorzichtig terug in de achterkast zakken. De waterinlaat moet naar boven wijzen.

Bevestig de interne hogedrukslang weer aan de pompkop, terwijl de motor/pomp schuin staat.

Bevestig de slang met een U-pen. Er kan enige kracht nodig zijn om de U-pen goed aan de pompkop te bevestigen.

Zorg ervoor dat de interne hogedrukslang door deze twee uitsparingen in de achterkast loopt (rode pijlen). Als u de motor/pomp niet goed kunt plaatsen, til deze dan op en controleer of de interne slang loopt zoals aangegeven op deze afbeelding.

Als de vorige stap succesvol is verlopen, past de motor-/pompunit nu correct in de achterste kast.

Bevestig de kabelontlasting weer in de sleuf aan de achterkant van de kast.

Bevestig de motor/pompunit met 4 T25-schroeven. 2 schroeven bovenop de motorkap en 2 schroeven op het deksel van de pompkop.

Plaats de voorklep terug op de hogedrukreiniger. Dit gaat het makkelijkst met de hogedrukreiniger plat liggend. Het kan wat werk kosten om de klep perfect uit te lijnen met de achterkast, neem hiervoor de tijd. Druk op de ontgrendelingsknop van de voorste beugel om de beugel correct uit te lijnen. Wanneer u tevreden bent met de uitlijning, tilt u de hogedrukreiniger rechtop.

Bevestig de voorklep met 6 T25-schroeven aan de achterkant van de hogedrukreiniger. (Afbeelding 1)

Vergeet niet dat u 3 extra schroeven nodig heeft als u Master in 2024 of later laat produceren. (Afbeelding 2)

Afbeelding 1:

Controleer of de filtercassette schoon en onbeschadigd is. (De cassette kan indien nodig uit het filter worden gehaald en gereinigd.)

Plaats het waterfilter terug op de waterinlaat.

Gefeliciteerd met het afronden van de servicebeurt van uw AVA Master.

Het is nu tijd om de eerste start na de service uit te voeren.

1. Begin met het aansluiten van het drukpistool op de slang.
2. Sluit de watertoevoer aan. Zorg ervoor dat er geen water uit de hogedrukreiniger lekt. We raden aan de machine op een droge plek te zetten, bijvoorbeeld op een stuk karton.
3. Haal de trekker over en laat het water stromen totdat er geen lucht meer uitkomt.
4. Sluit het netsnoer aan.
5. Zet de hogedrukreiniger aan.
6. Haal de trekker over en laat het water een minuut lang lopen voordat u een sproeier aansluit.
7. Sluit het mondstuk aan.
8. Gebruik de hogedrukreiniger en controleer of deze normaal functioneert.

Er lekt water van binnenuit

• Schakel de stroom uit en open de hogedrukreiniger om het lek te lokaliseren.
• Neem de nodige maatregelen om eventuele lekkages te verhelpen.

Motor draait en stopt niet als je de trekker loslaat

• Dit komt waarschijnlijk doordat de schakelkast op de start/stopklep niet goed is aangesloten.
  • Open de machine en controleer of de schakelkast goed vastzit.

De hogedrukreiniger gaat niet aan

• Controleer of de stroomkabel is aangesloten.
• Controleer of de stroomonderbreker niet is uitgeschakeld.
• Controleer of de zekering in de stekker intact is (alleen modellen voor het Verenigd Koninkrijk).
• Open de machine en controleer of alle interne bekabeling is aangesloten.

Slechte prestaties/druk

• Onjuiste montage of vuil/gruis in de pomp.
• Controleer de pomp, met name de hoofdklep, op vreemde voorwerpen of vuil.
• Zorg ervoor dat de veer in de hoofdklep goed vastzit en naar behoren functioneert.

Motor maakt een brommend geluid en kan niet starten

• Controleer of de condensator op de motor is aangesloten.
• Deze moet worden aangesloten met één witte en één zwarte kabel.
