Lees de volledige handleiding door voordat u met uw hogedrukreiniger aan de slag gaat. Zo weet u zeker dat u de procedure begrijpt en dat u over de benodigde gereedschappen beschikt om de taak uit te voeren.
Altijd Haal de stekker van de hogedrukreiniger uit het stopcontact en uit de wateraansluiting voordat u met de onderhoudswerkzaamheden begint.
Zelfs als de stroom en het water zijn afgesloten, kan er water onder druk in de slang zitten. Laat deze druk ontsnappen door de trekker van het pistool over te halen.
Zorg ervoor dat uw werkgebied schoon en geschikt is voor het werk dat u gaat doen. Er zal meestal een kleine hoeveelheid water in de pomp en slang zitten.

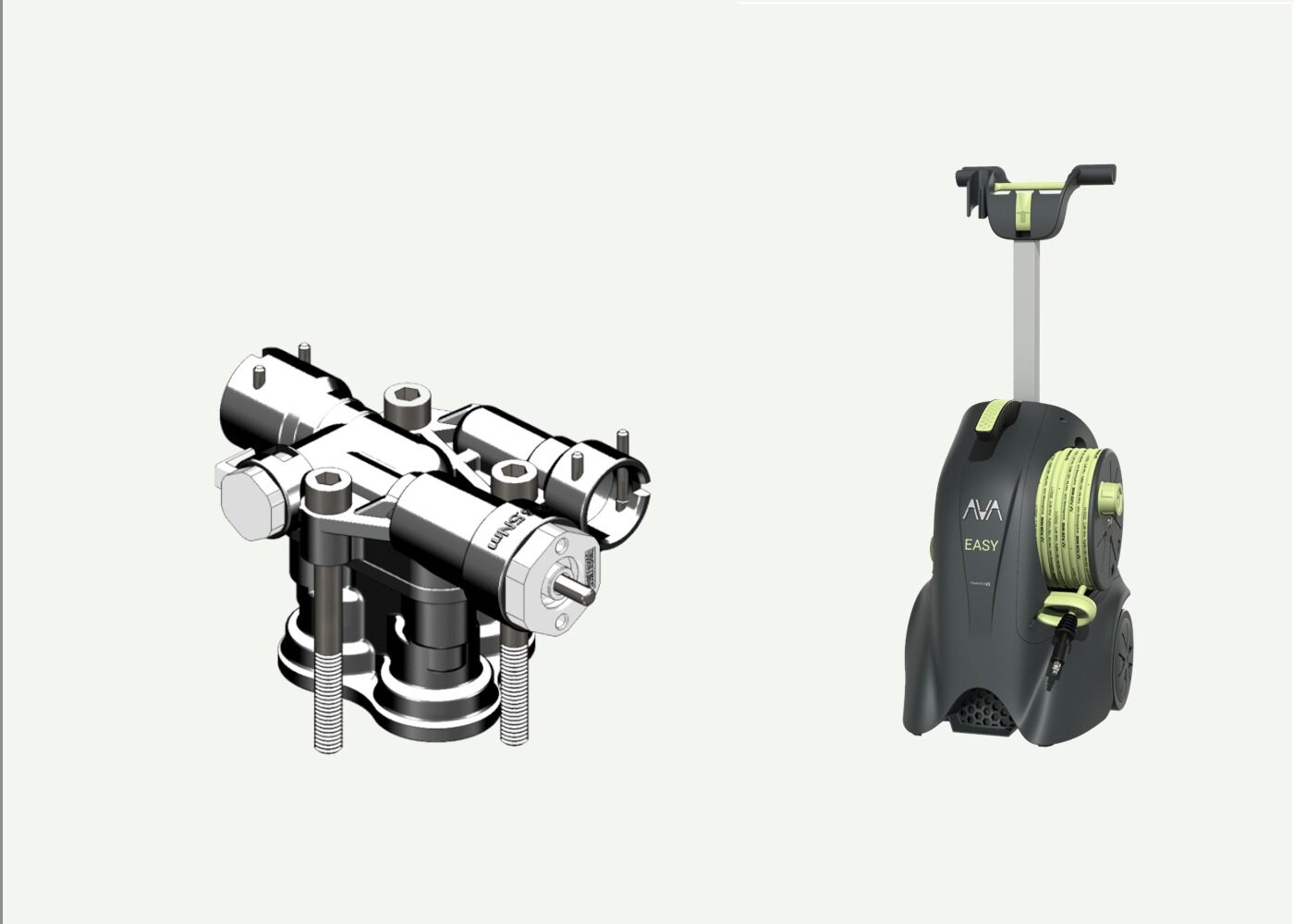

00. Onderdelen en gereedschappen
Een overzicht van wat er nodig is om deze service uit te voeren.
01. Verwijder het waterfilter
Draai het waterfilter los en verwijder het.
02. Schroeven verwijderen
Draai de 5 T25-schroeven los van de haspelconstructie.
03. Verwijder de slanghaspelconstructie
Pak de slanghaspel stevig vast. Til hem omhoog en naar buiten. Trek de haspel uit de kast. Zorg ervoor dat u de trekontlasting van de stroomkabel uit de gleuf haalt.
04. Verwijder de schroeven van de pompkopbeugel
Draai de 2 T25-schroeven los waarmee de pompkopbeugel is bevestigd.
05. Verwijder de pompkopbeugel en de inlaatbuis
Verwijder de pompkopbeugel.
Verwijder de U-pen met een platte schroevendraaier en trek vervolgens de waterinlaatbuis eraf.
06. Verwijder de aan/uit-knop en de waterbeschermingskap
Verwijder de aan/uitknop door deze uit de schakelkast te trekken.
Til de lipjes op om de waterbeschermingskap van de motor los te maken. Er zitten er twee aan elke kant van de kap. Verwijder de kap.
07. Verwijder de schroeven op de schakelkast
Draai de 2 T25-schroeven op de schakelkast los.
08. Schakelkast verwijderen
Verwijder de schakelkast door deze in de aangegeven richting te trekken. Deze is met een perspassing op de start/stopklep op de pomp gemonteerd.
09. Scheid de slanghaspel van de motor/pomp
Verwijder de U-pen op de pompkop en maak de slanghaspel los van de motor/pomp-assemblage.
10. Verwijder de pomp
Gebruik een 5mm inbussleutel om de 3 schroeven op de pomp te verwijderen. Verwijder de pomp van de motor.
11. Servicekit voorbereiden
Als de servicekit niet voorgemonteerd is, moet u de O-ringen smeren zoals aangegeven in de onderstaande afbeelding.
Monteer de pompkop, de hoofdklep en de pompbehuizing zoals afgebeeld.
12. Monteer de pomp op de motor
Monteer de pomp op de motor. Let op de oriëntatie van de pompkop ten opzichte van de motorassemblage.
Bevestig de pomp met 3 inbusbouten.
13. Bevestig de schakelkast opnieuw
Bevestig de schakelkast aan de pomp. Je moet een behoorlijke hoeveelheid druk uitoefenen om de kast stevig op de start/stopklep te krijgen. Hij zou op zijn plaats moeten klikken.
14. Bevestig de waterinlaatbuis opnieuw
Bevestig de waterinlaatbuis aan de pompkop en bevestig deze met een U-pen.
15. Monteer de slanghaspel en de motor/pomp
Bevestig de motor/pomp-eenheid aan de slanghaspel en bevestig deze met een U-pen.
16. Bevestig de schakelkast
Bevestig de schakelkast met 2 T25-schroeven. Hiermee wordt ook de motor/pomp-assemblage aan de slanghaspel bevestigd.
17. Plaats de waterbeschermingsafdekking
Bevestig de motorwaterbeschermingskap. Zorg ervoor dat de kap correct op de rubberen ring is bevestigd.
18. Bevestig de aan/uit-knop en de pompkopbeugel opnieuw
Bevestig de aan/uitknop aan de schakelkast en plaats vervolgens de pompkopbeugel op de slanghaspel.
19. Bevestig de pompkopbeugel
Bevestig de pompkopbeugel met 2 T25-schroeven.
20. Plaats de slanghaspelconstructie terug in de hoofdkast
Plaats de trekontlaster van de voedingskabel in de daarvoor bestemde gleuf.
Pak de slanghaspel stevig vast. Til de hele assemblage op en schuif deze in de kast. Er kan wat wiebelen nodig zijn om de assemblage goed te laten zitten.
21. Lijn de slanghaspelconstructie uit
Om te controleren of de motor/slanghaspel goed vastzit, draait u aan de aan/uit-knop om te zien of deze vrij kan werken. Controleer ook of de waterinlaat in het midden van de opening in de achterkast zit.
22. Bevestig de motor/slanghaspel-assemblage
Zodra u er zeker van bent dat de motor/slanghaspelconstructie goed is uitgelijnd, kunt u de constructie vastzetten met 5 T25-schroeven.
23. Waterfilter opnieuw bevestigen
Controleer of de filtercassette schoon is en plaats vervolgens het waterfilter terug.
24. Eerste start na service
Gefeliciteerd met het afronden van de service van uw AVA-product.
Het is nu tijd om de eerste start na de service uit te voeren.
- Begin met het aansluiten van het drukpistool op de slang.
- Sluit water aan.
- Controleer of er geen water uit de binnenkant of ergens anders uit de hogedrukreiniger lekt.
- Haal de trekker over en laat het water stromen totdat er geen lucht meer uitkomt.
- Sluit het netsnoer aan.
- Zet de hogedrukreiniger aan.
- Haal de trekker over en laat het water een minuut lopen voordat u een sproeier aansluit.
- Sluit de sproeier aan. Gebruik de hogedrukreiniger en zorg dat deze normaal werkt.
25. Problemen oplossen
Er lekt water van binnenuit
- Koppel de stroom los en open de hogedrukreiniger om het lek te vinden. Onderneem de nodige actie om eventuele lekken te verhelpen.
Motor draait en stopt niet wanneer u de trekker loslaat
- Dit komt waarschijnlijk doordat de schakelkast op de start/stopklep niet goed is bevestigd.
- Open de machine en controleer of de schakelkast goed vastzit.
De hogedrukreiniger gaat niet aan
- Controleer of de stroomkabel is aangesloten. • Controleer of de stroomonderbreker niet is geactiveerd.
- Controleer of de zekering in de stekker intact is (alleen modellen voor het Verenigd Koninkrijk).
- Open de machine en controleer of alle interne bekabeling is aangesloten.
Slechte prestaties/druk
- Onjuiste montage of vuil/puin in de pomp. Controleer de pomp en met name de hoofdklep op vreemde voorwerpen/puin. Zorg ervoor dat de veer in de hoofdklep correct is geplaatst en werkt zoals bedoeld.
