Veuillez lire l'intégralité du manuel avant de commencer à travailler sur votre nettoyeur haute pression afin de vous assurer que vous comprenez la procédure et que vous disposez des outils nécessaires pour effectuer la tâche.
Toujours débranchez le nettoyeur haute pression du secteur et de la prise d'eau avant de commencer l'entretien.
Même si l'alimentation électrique et l'eau sont coupées, il se peut que de l'eau sous pression se trouve dans le tuyau. Évacuez cette pression en appuyant sur la gâchette du pistolet.
Assurez-vous que votre zone de travail est propre et adaptée au travail que vous vous apprêtez à effectuer. Il y aura généralement une petite quantité d'eau à l'intérieur de la pompe et du tuyau.

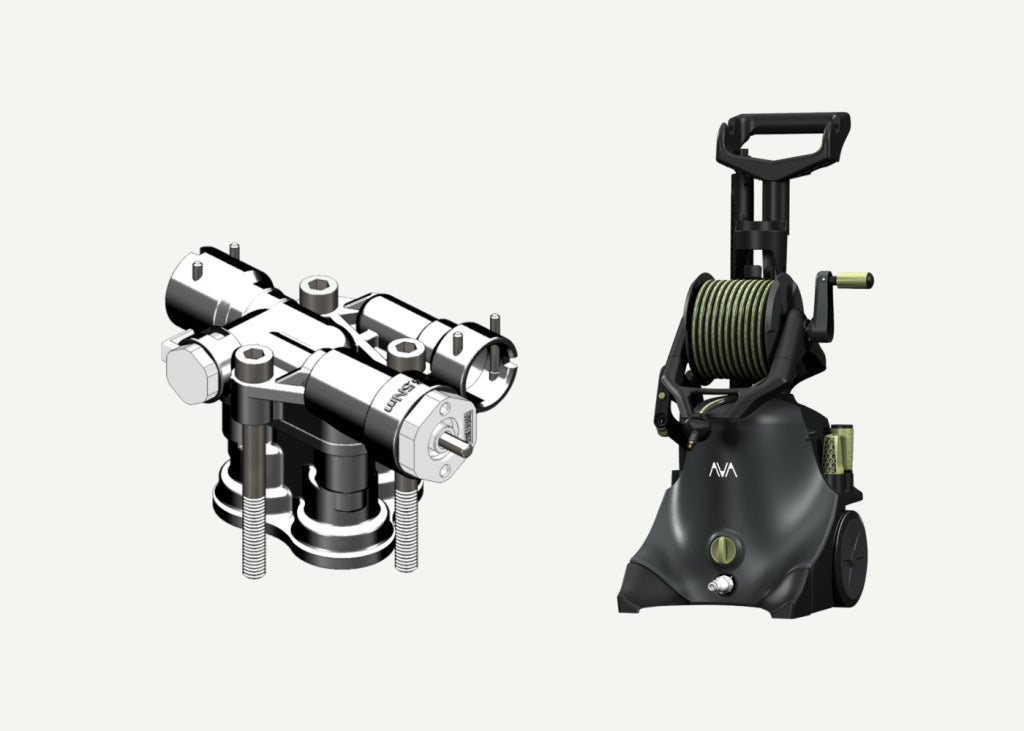

00. Pièces et outils
Un aperçu de ce qui est nécessaire pour effectuer ce service.

01. Retirez le filtre à eau
Dévissez le filtre à eau et retirez-le.

02. Retirer les vis
Détachez le tuyau de pression court de la sortie de la pompe. Dévissez les six vis T25 de l'arrière du boîtier.

03. Retirez le capot avant
Retirez le capot avant. Retirez ensuite le bouton marche/arrêt.

04. Retirer les vis
Dévissez les trois vis T25 fixant le moteur/la pompe.

05. Débrancher le boîtier de démarrage progressif
Débranchez le câble d’alimentation du boîtier de démarrage progressif.

06. Retirer le moteur/la pompe
Soulevez soigneusement l’ensemble moteur/pompe.

07. Retirer le tuyau d'admission
Une fois le moteur/la pompe retirés, retirez la goupille en U qui fixe le tuyau d'admission. Un tournevis à tête plate ou un outil similaire est utile pour retirer cette goupille.
Retirez ensuite le tuyau d’admission de la tête de pompe.

08. Retirez le boîtier de commutation
Retirer le boîtier de commutation en le tirant dans le sens indiqué. Il est fixé par pression sur la vanne marche/arrêt de la pompe.
Utilisez une clé hexagonale/Allen de 5 mm pour retirer les trois vis de la pompe.

09. Retirer la pompe
Retirez les trois vis Allen et retirez la tête de pompe, la vanne principale et le boîtier de la pompe.

10. Retirez le tuyau de raccordement de sortie
Retirez la broche en U fixant le connecteur de sortie, puis retirez le connecteur de sortie.

11. Préparer l'assemblage de la pompe
Lubrifiez les joints toriques sur les nouvelles pièces comme indiqué.
Montez la tête de pompe et la vanne principale sur le boîtier de la pompe.

12. Monter la pompe
Monter la pompe sur le moteur. Prendre note de l'orientation de la tête de pompe par rapport au bloc moteur.
Fixez la pompe avec trois vis Allen.

13. Fixez le boîtier de commutation
Fixez le boîtier de commutation à la pompe. Vous devrez peut-être exercer une pression suffisante pour que le boîtier soit fermement fixé sur la vanne de démarrage/arrêt. Il devrait s'enclencher en place.

14. Fixez les tuyaux d'entrée et de sortie
Fixez les tuyaux d'entrée et de sortie et fixez-les à l'aide des deux goupilles en U. Vous pouvez utiliser un petit marteau ou un objet similaire pour les enfoncer légèrement dans la tête de la pompe.

15. Placez l'ensemble moteur/pompe dans l'armoire arrière
Tournez l’unité moteur/pompe de manière à ce que le boîtier de commutation et l’arrivée d’eau soient orientés vers le haut et remettez-la dans l’armoire arrière.

16. Fixez le moteur/la pompe
Fixez le moteur/la pompe et le boîtier de commutation à l'aide des trois vis T25.

17. Connectez le boîtier de démarrage progressif
Connectez le câble d'alimentation au boîtier de démarrage progressif.
Remettez le bouton de l’interrupteur marche/arrêt sur le boîtier de l’interrupteur.

18. Monter le capot avant
Fixez soigneusement le couvercle avant sur le boîtier arrière du nettoyeur haute pression.
Assurez-vous que le bouton marche/arrêt est correctement positionné afin qu'il puisse fonctionner librement.

19. Fixez le capot avant
Assurez-vous que le capot avant et le capot arrière sont parfaitement alignés. Fixez le capot avant à l'aide de six vis T25. Fixez le tuyau de pression court au connecteur de sortie à l'arrière.

20. Fixez le filtre à eau
Vérifiez que la cassette filtrante est propre, puis réinstallez le filtre à eau.

21. Premier démarrage après l'entretien
Félicitations pour avoir terminé le service de votre produit AVA.
Il est maintenant temps de faire le premier démarrage après l'entretien.
- Commencez par connecter le pistolet à pression au tuyau.
- Raccorder l'eau.
- Assurez-vous qu’aucune eau ne fuit de l’intérieur ou d’un autre endroit du nettoyeur haute pression.
- Appuyez sur la gâchette et laissez l’eau couler jusqu’à ce qu’il n’y ait plus d’air qui sorte.
- Branchez le cordon d'alimentation.
- Allumez le nettoyeur haute pression.
- Appuyez sur la gâchette et laissez couler l’eau pendant une minute avant de connecter une buse.
- Connectez la buse. Utilisez le nettoyeur haute pression et assurez-vous qu'il fonctionne normalement.
22. Dépannage
L'eau fuit de l'intérieur
- Débranchez l'alimentation et ouvrez le nettoyeur haute pression pour localiser la fuite. Prenez les mesures nécessaires pour remédier à toute fuite.
Le moteur tourne et ne s'arrête pas lorsque vous relâchez la gâchette
- Cela est probablement dû à un mauvais positionnement du boîtier de commutation sur la vanne de démarrage/arrêt.
- Ouvrez la machine et vérifiez que le boîtier de commutation est correctement installé.
Le nettoyeur haute pression ne s'allume pas
- Vérifiez que le câble d'alimentation est connecté.
- Vérifiez que le disjoncteur n'a pas été déclenché.
- Vérifiez que le fusible de la prise d'alimentation est intact (modèles britanniques uniquement).
- Ouvrez la machine et vérifiez que tout le câblage interne est connecté.
Faible performance/pression
- Montage incorrect ou saleté/débris dans la pompe. Vérifiez que la pompe et en particulier la vanne principale ne contiennent pas de corps étrangers/débris. Assurez-vous que le ressort de la vanne principale est correctement installé et fonctionne comme prévu.
