Anleitung für die Wartung Ihres Hochdruckreinigers
Sicherheitsvorkehrungen
- Trennen Sie den Hochdruckreiniger vom Stromnetz und der Wasserzufuhr: Ziehen Sie den Netzstecker und trennen Sie den Wasserauslass, bevor Sie mit der Wartung beginnen.
- Druck ablassen: Auch wenn Strom und Wasser getrennt sind, kann sich noch Druck im Schlauch befinden. Betätigen Sie den Abzug der Pistole, um den Druck abzulassen.
- Arbeitsbereich vorbereiten: Stellen Sie sicher, dass Ihr Arbeitsbereich sauber und für die Arbeit geeignet ist. Es kann sich eine geringe Menge Wasser in der Pumpe und den Schläuchen befinden.

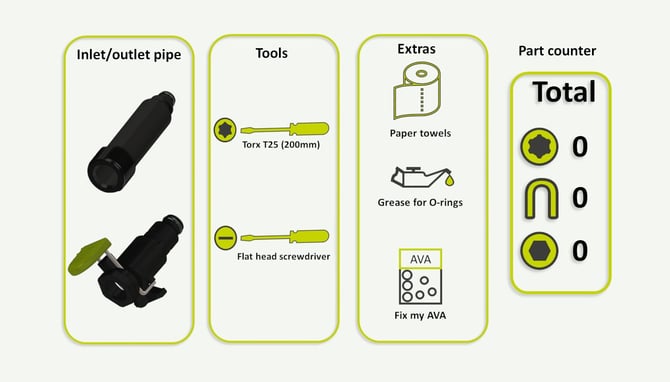

00. Teile und Werkzeuge
Eine Übersicht der benötigten Materialien und Werkzeuge für diese Wartung.

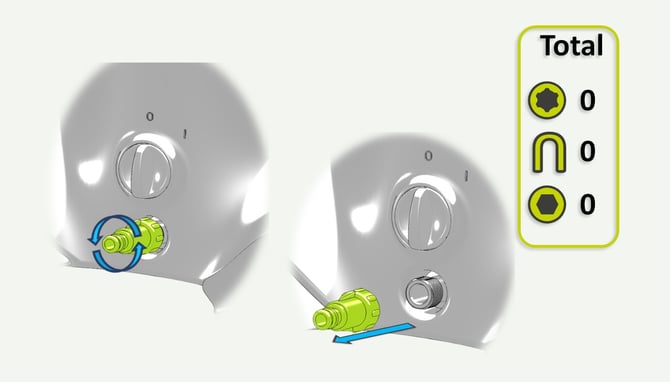

01. Wasserfilter entfernen
Schrauben Sie den Wasserfilter ab und entfernen Sie ihn.

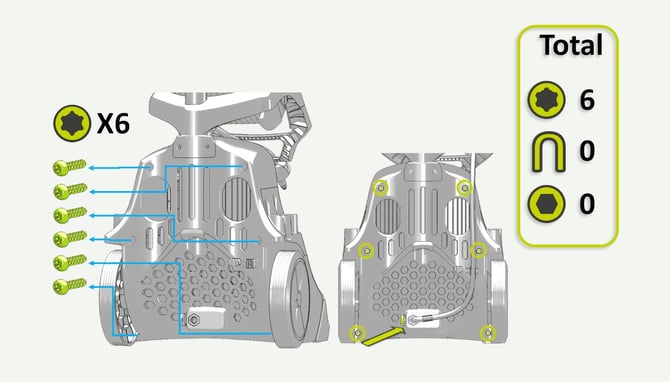

02. Schrauben entfernen
Lösen Sie den kurzen Druckschlauch vom Pumpenauslass. Entfernen Sie die sechs T25-Schrauben vom hinteren Gehäuse.

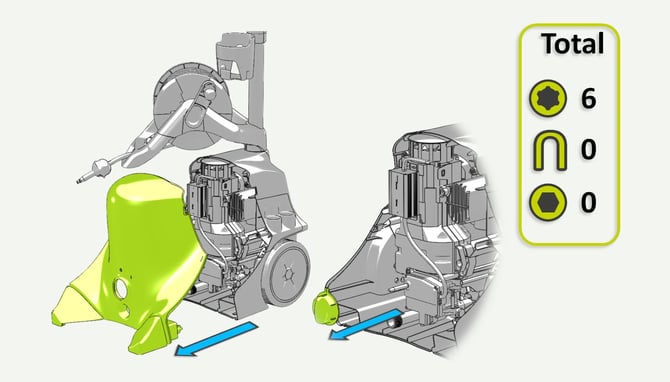

03. Frontabdeckung entfernen
Entfernen Sie die Frontabdeckung. Nehmen Sie anschließend den Ein-/Ausschalter ab.

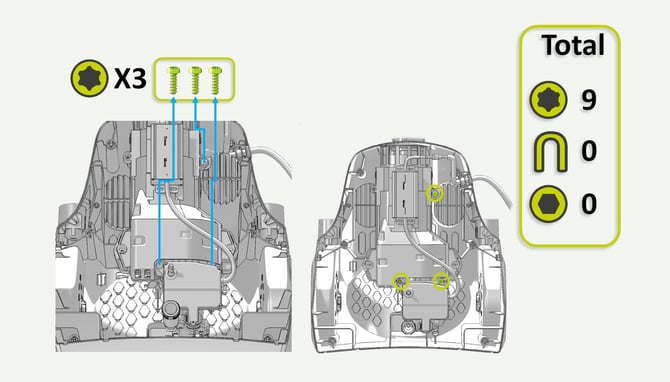

04. Schrauben entfernen
Entfernen Sie die drei T25-Schrauben, die die Motor-/Pumpeneinheit sichern.

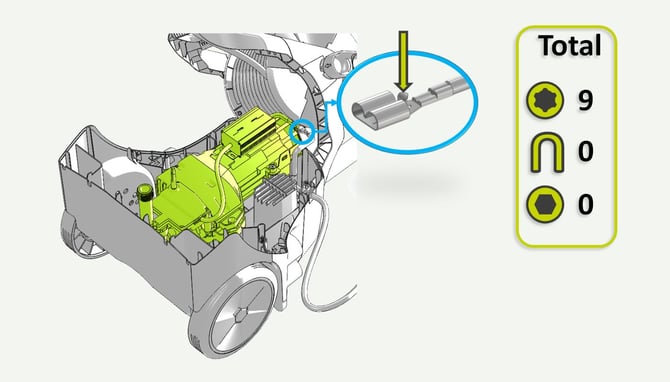

05. Soft-Start-Box trennen
Trennen Sie das Stromkabel von der Soft-Start-Box.

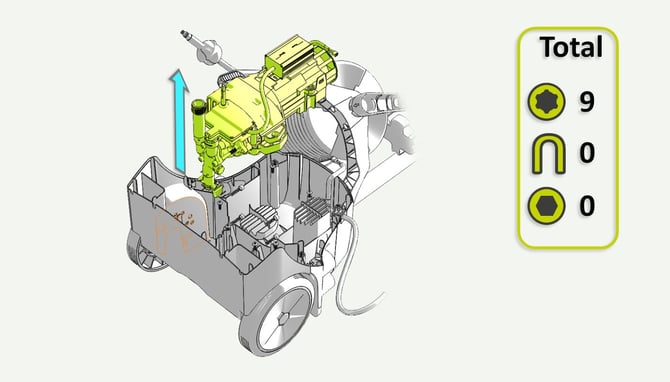

06. Motor-/Pumpeneinheit entfernen
Heben Sie die Motor-/Pumpeneinheit vorsichtig heraus.

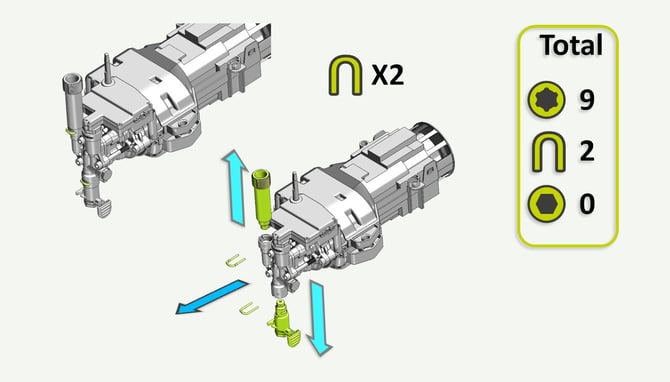

07. Einlassrohr entfernen
Entfernen Sie mit der Motor-/Pumpeneinheit die U-Stifte, die das Einlass- und/oder Auslassrohr sichern. Ein Schlitzschraubendreher oder ein ähnliches Werkzeug kann hilfreich sein, um die Stifte herauszuhebeln.Entfernen Sie anschließend das Einlass- und/oder Auslassrohr vom Pumpenkopf.
08. Einlass- und Auslassrohre befestigen
Bringen Sie die Einlass- und/oder Auslassrohre an und sichern Sie sie mit den zwei U-Stiften. Verwenden Sie ggf. einen kleinen Hammer, um die Stifte vorsichtig in den Pumpenkopf einzutreiben.

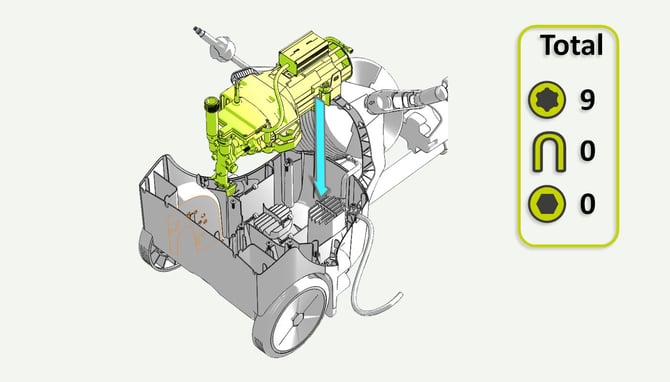

09. Motor-/Pumpeneinheit in das hintere Gehäuse einsetzen
Drehen Sie die Motor-/Pumpeneinheit so, dass die Switchbox und der Wassereinlass nach oben zeigen, und setzen Sie sie in das hintere Gehäuse ein.

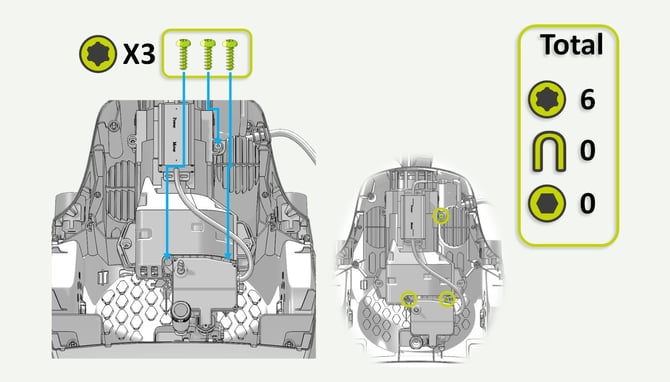

10. Motor-/Pumpeneinheit sichern
Befestigen Sie die Motor-/Pumpeneinheit und die Switchbox mit den drei T25-Schrauben.

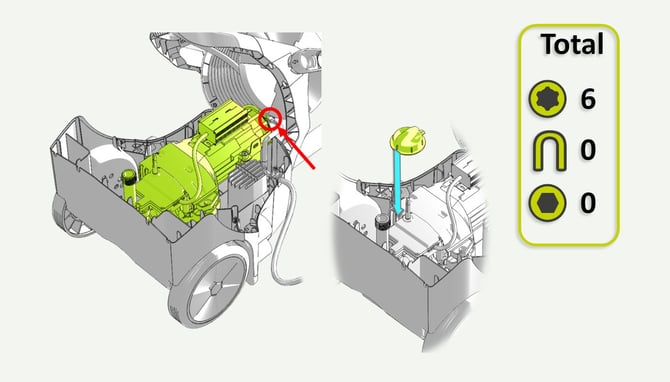

11. Soft-Start-Box anschließen
Schließen Sie das Stromkabel an die Soft-Start-Box an. Setzen Sie den Ein-/Ausschalterknopf wieder auf die Switchbox.

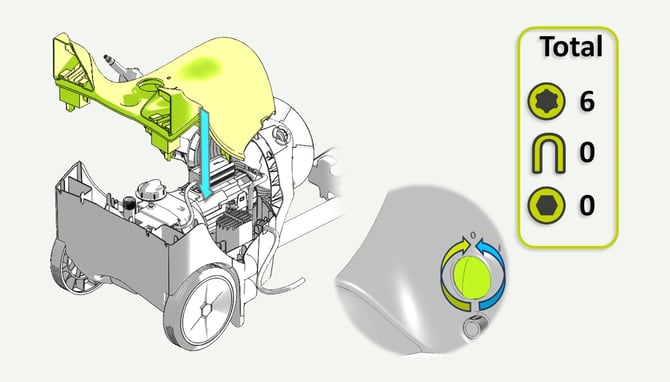

12. Frontabdeckung anbringen
Setzen Sie die Frontabdeckung vorsichtig auf das hintere Gehäuse des Hochdruckreinigers.Achten Sie darauf, dass der Ein-/Ausschalter richtig positioniert ist und sich frei bewegen lässt.

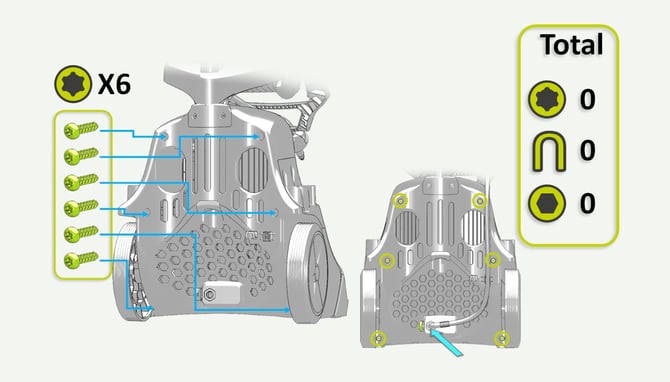

13. Frontabdeckung sichern
Stellen Sie sicher, dass die Front- und Rückabdeckung perfekt ausgerichtet sind. Befestigen Sie die Frontabdeckung mit sechs T25-Schrauben.Befestigen Sie den kurzen Druckschlauch am Auslassanschluss auf der Rückseite.
14. Wasserfilter anbringen
Überprüfen Sie, ob die Filterkassette sauber ist, und setzen Sie den Wasserfilter wieder ein
15. Erster Start nach der Wartung
Herzlichen Glückwunsch zur erfolgreichen Durchführung der Wartung Ihres AVA-Produkts.
Es ist nun Zeit für den ersten Start nach der Wartung.
- Verbinden Sie die Sprühpistole mit dem Schlauch.
- Schließen Sie die Wasserzufuhr an.
- Stellen Sie sicher, dass kein Wasser im Inneren oder an einer anderen Stelle des Hochdruckreinigers austritt.
- Betätigen Sie den Abzug, bis kein Luftstrom mehr aus der Pistole kommt.
- Schließen Sie das Stromkabel an.
- Schalten Sie den Hochdruckreiniger ein.
- Betätigen Sie den Abzug und lassen Sie das Wasser eine Minute lang laufen, bevor Sie eine Düse anschließen.
- Schließen Sie die Düse an. Testen Sie den Hochdruckreiniger und stellen Sie sicher, dass er wie gewohnt funktioniert.
16. Fehlerbehebung
Wasserlecks im Inneren
- Trennen Sie die Stromzufuhr und öffnen Sie den Hochdruckreiniger, um das Leck zu lokalisieren. Ergreifen Sie die erforderlichen Maßnahmen, um das Leck zu beheben.
Motor läuft weiter und stoppt nicht, wenn Sie den Abzug loslassen
- Dies liegt höchstwahrscheinlich an einer falschen Positionierung der Switchbox auf dem Start-/Stoppventil. Öffnen Sie das Gerät und überprüfen Sie, ob die Switchbox korrekt platziert ist.
Hochdruckreiniger lässt sich nicht einschalten
- Überprüfen Sie, ob das Stromkabel angeschlossen ist.
- Prüfen Sie, ob der Leistungsschutzschalter ausgelöst wurde.
- Überprüfen Sie, ob die Sicherung im Netzstecker intakt ist (nur für britische Modelle).
- Öffnen Sie das Gerät und prüfen Sie, ob alle internen Kabel richtig angeschlossen sind.
Schlechte Leistung/Druck
- Überprüfen Sie, ob die Pumpe korrekt montiert ist oder ob Schmutz/Fremdkörper die Funktion beeinträchtigen.
- Überprüfen Sie insbesondere das Hauptventil auf Fremdkörper oder Verunreinigungen.
- Stellen Sie sicher, dass die Feder im Hauptventil korrekt sitzt und einwandfrei funktioniert.
