Sicherheitsvorkehrungen
- Strom und Wasser trennen: Ziehen Sie den Netzstecker und trennen Sie die Wasserzufuhr, bevor Sie mit der Wartung beginnen.
- Druck ablassen: Betätigen Sie den Abzug der Pistole, um eventuell verbleibenden Wasserdruck abzulassen.
- Arbeitsbereich vorbereiten: Sorgen Sie dafür, dass Ihr Arbeitsbereich sauber und für die Wartung geeignet ist. Es kann sich eine geringe Menge Wasser in der Pumpe und den Schläuchen befinden.
- Altöl sammeln: Während der 10-Jahres-Wartung müssen Sie das Altöl aus der Ölkammer auffangen. Entsorgen Sie das Öl gemäß den örtlichen Vorschriften.
- Öl ersetzen: ISO 46 Hydrauliköl kann durch ein ähnliches, nicht schäumendes Öl mit derselben Viskosität ersetzt werden.

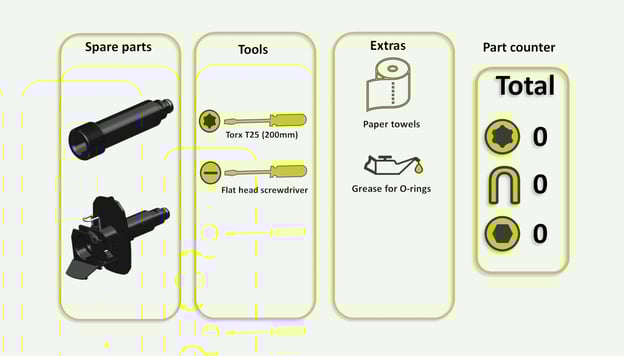

Benötigte Teile und Werkzeuge
Eine Übersicht der benötigten Werkzeuge und Ersatzteile.
Schritt-für-Schritt-Anleitung

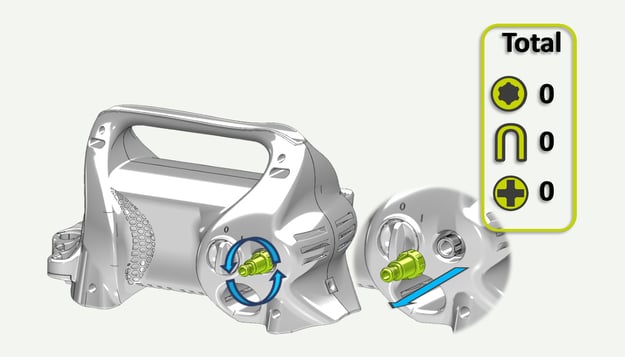

01. Wasserfilter entfernen
Schrauben Sie den Wasserfilter ab und entfernen Sie ihn.

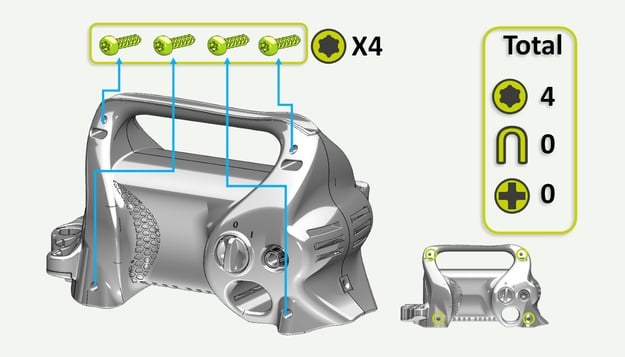

02. Schrauben der Frontabdeckung entfernen
Trennen Sie den Druckschlauch vom Pumpenauslass. Entfernen Sie die vier T25-Schrauben der Frontabdeckung.
03. Schrauben des Werkzeughalters entfernen
Drehen Sie den Hochdruckreiniger um und entfernen Sie die zwei T25-Schrauben des Werkzeughalters.

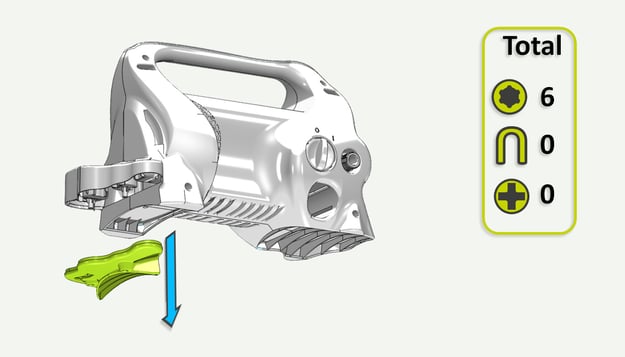

04. Werkzeughalterabdeckung entfernen
Entfernen Sie die untere Abdeckung des Werkzeughalters.

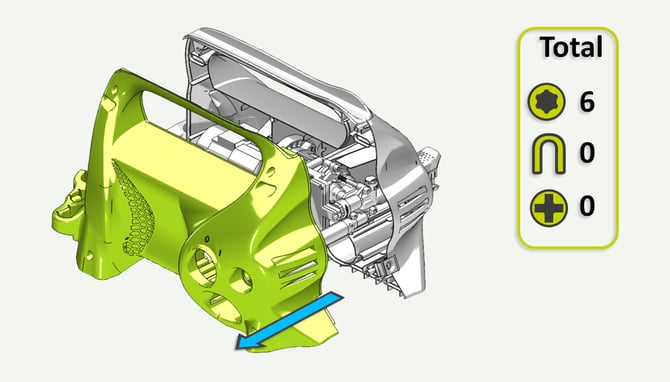

05. Frontabdeckung entfernen
Entfernen Sie die Frontabdeckung.

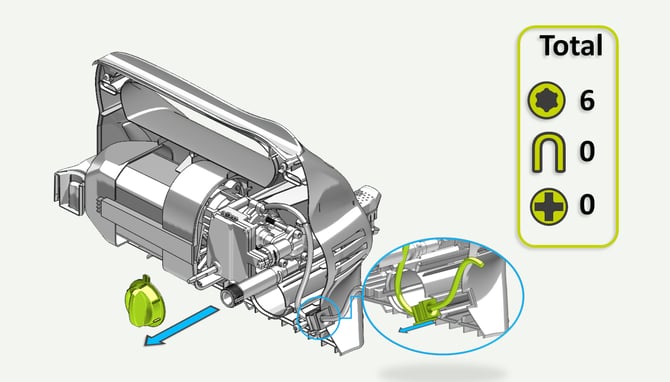

06. Ein-/Ausschalter entfernen
Entfernen Sie den Ein-/Ausschalter und die Zugentlastung des Stromkabels.

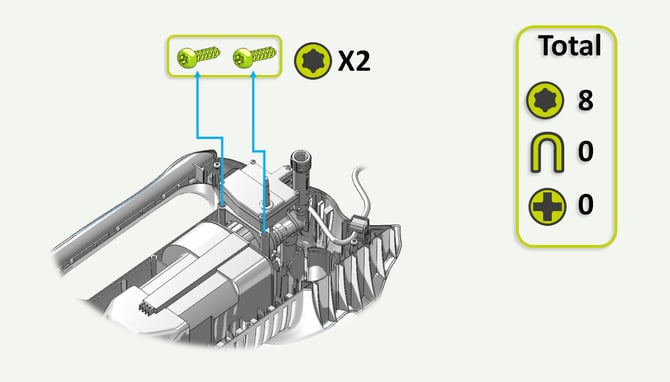

07. Schrauben der Switchbox entfernen
Lösen Sie die zwei T25-Schrauben, die die Switchbox und die Motor-/Pumpeneinheit sichern.

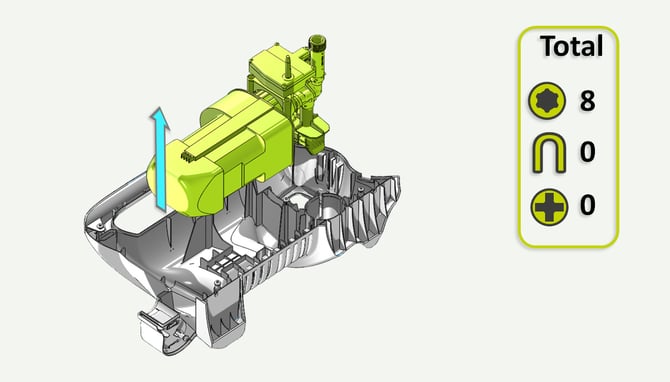

08. Motor-/Pumpeneinheit entfernen
Heben Sie die Motor-/Pumpeneinheit vorsichtig heraus.

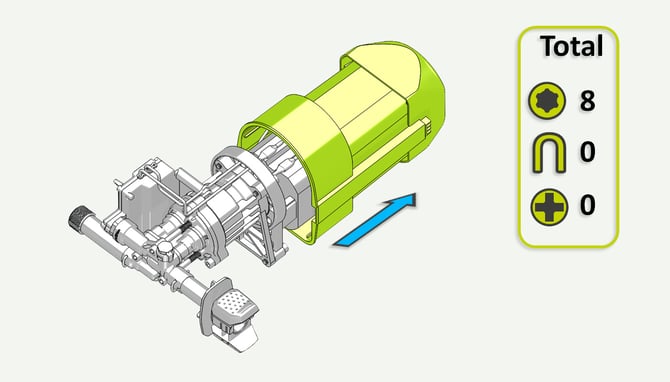

09. Motorabdeckung entfernen
Entfernen Sie die Motorabdeckung von der Motor-/Pumpeneinheit.

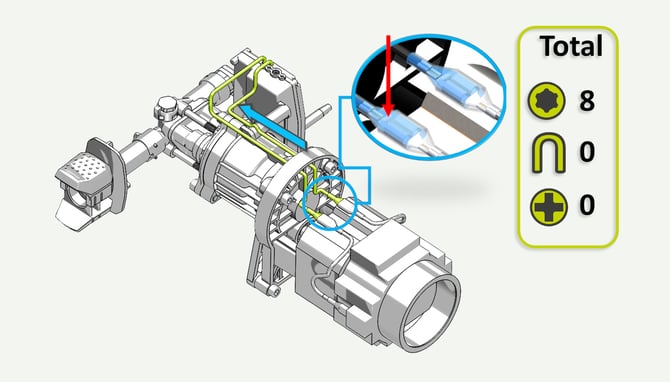

10. Stromkabel trennen
Drücken Sie die kleine Lasche am weiblichen Stecker nach unten und ziehen Sie das Kabel vorsichtig heraus. Lösen Sie die Flachstecker und ziehen Sie sie durch den Kunststoffrahmen.

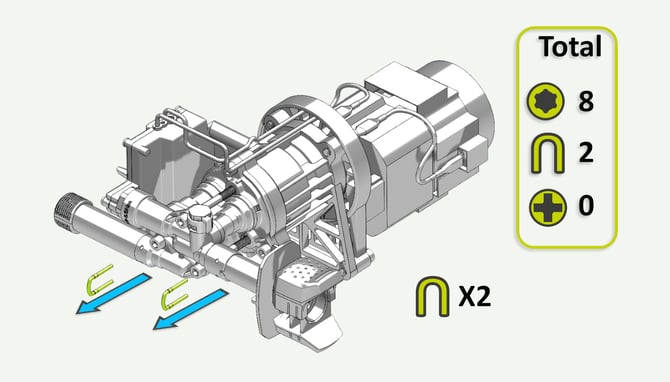

11. U-Stifte entfernen
Entfernen Sie die beiden U-Stifte, die die Einlass- und Auslassrohre am Pumpenkopf sichern. Verwenden Sie einen kleinen Schlitzschraubendreher.

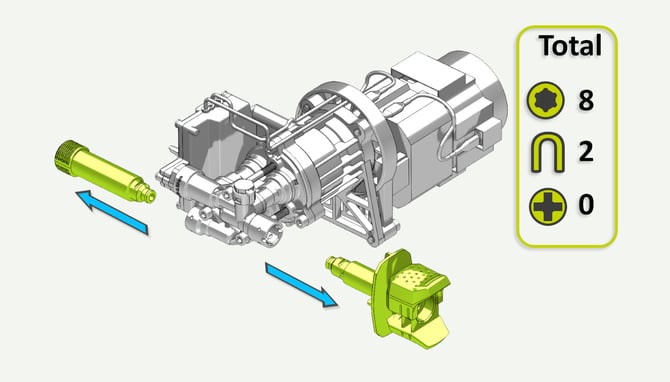

12. Einlass- und Auslassrohre entfernen
Entfernen Sie die Einlass- und Auslassrohre vom Pumpenkopf.

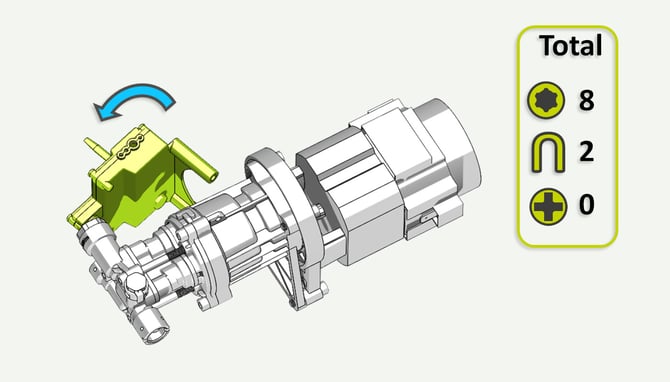

13. Schaltdose entfernen
Ziehen Sie die Schaltdose in die angegebene Richtung ab. Sie ist auf das Start-/Stoppventil gepresst.

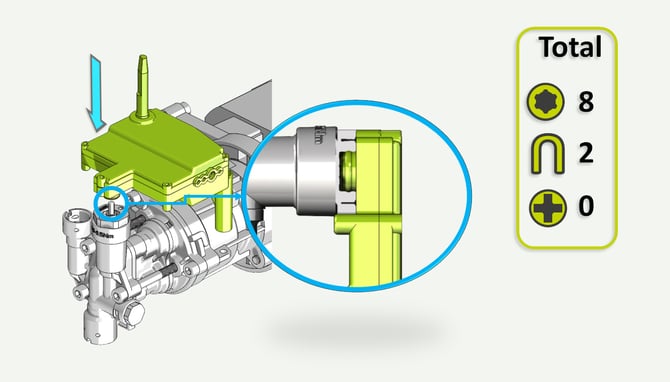

14. Switchbox anbringen
Drücken Sie die Switchbox fest auf die neue Motor-/Pumpeneinheit, bis sie einrastet.

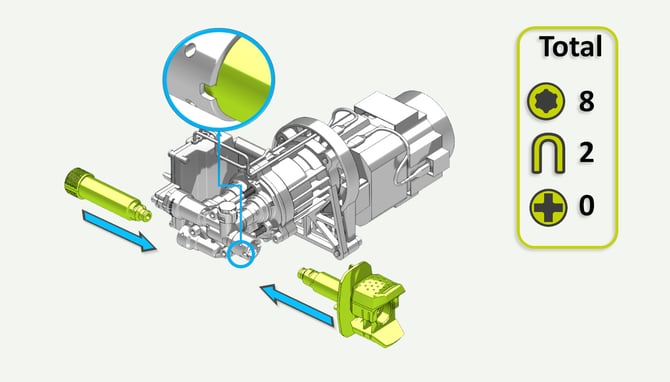

15. Einlass- und Auslassrohre anbringen
Befestigen Sie das neue Einlassrohr und das alte Auslassrohr am Pumpenkopf. Eine kleine Kerbe sorgt für die korrekte Ausrichtung.

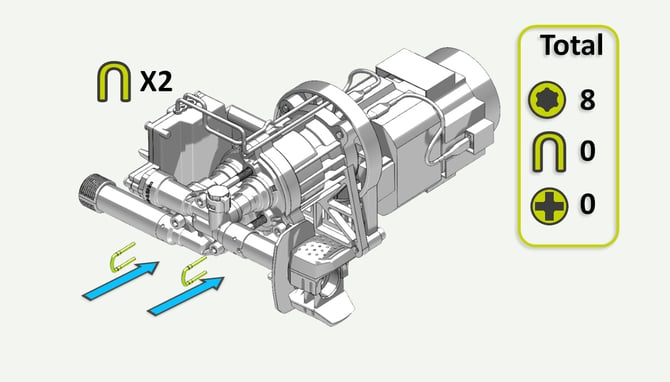

16. Einlass- und Auslassrohre sichern
Befestigen Sie die Rohre mit den U-Stiften. Klopfen Sie sie ggf. vorsichtig mit einem kleinen Hammer ein.

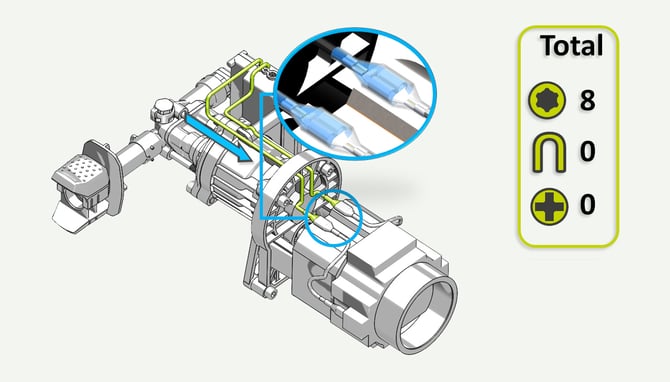

17. Stromkabel anschließen
Führen Sie die zwei Stromkabel durch den Kunststoffrahmen. Verbinden Sie die Flachstecker (weiblich und männlich). Überprüfen Sie durch leichtes Ziehen, ob die Verbindung sicher ist.

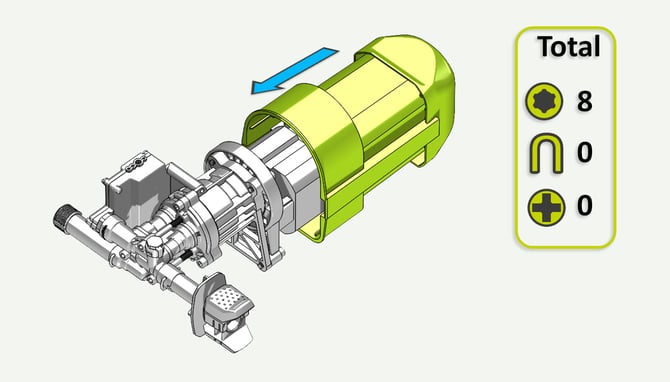

18. Motorabdeckung wieder anbringen
Befestigen Sie die Motorabdeckung an der neuen Motor-/Pumpeneinheit. Achten Sie darauf, dass die Verriegelungslaschen in den Motorrahmen einrasten.

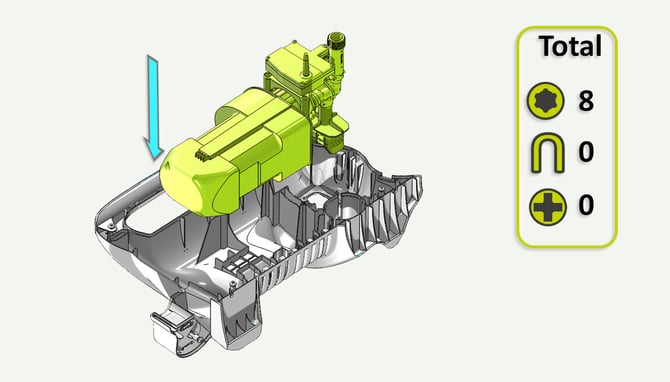

19. Motor-/Pumpeneinheit einsetzen
Positionieren Sie die Einheit so, dass die Schaltdose und der Wassereinlass nach oben zeigen, und setzen Sie sie in das hintere Gehäuse ein.

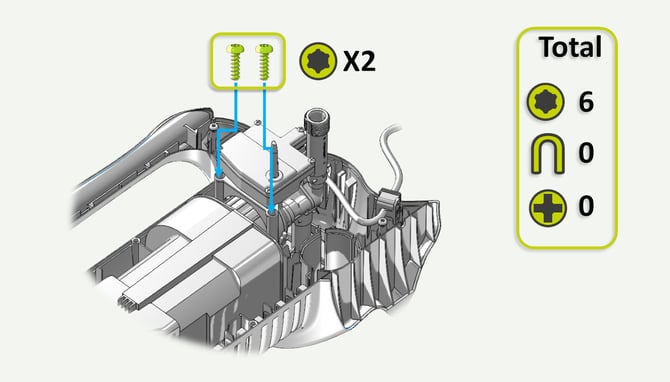

20. Motor-/Pumpeneinheit sichern
Befestigen Sie die Einheit mit den zwei T25-Schrauben.

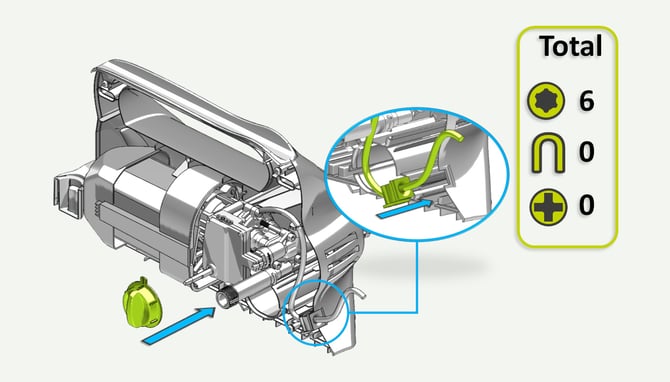

21. Ein-/Ausschalter anbringen
Setzen Sie den Ein-/Ausschalter wieder auf die Schaltdose. Bringen Sie die Zugentlastung des Stromkabels an.

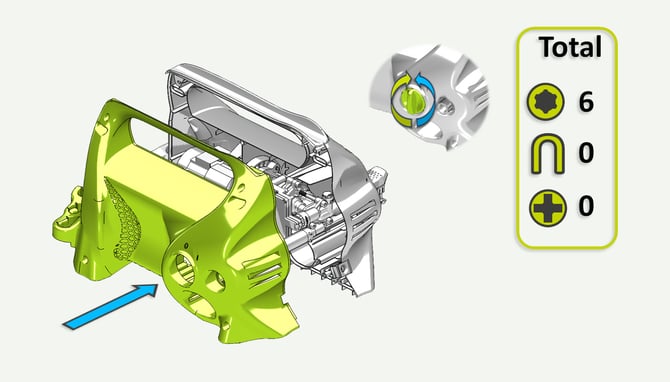

22. Frontabdeckung anbringen
Setzen Sie die Frontabdeckung auf und stellen Sie sicher, dass sich der Ein-/Ausschalter frei drehen lässt.

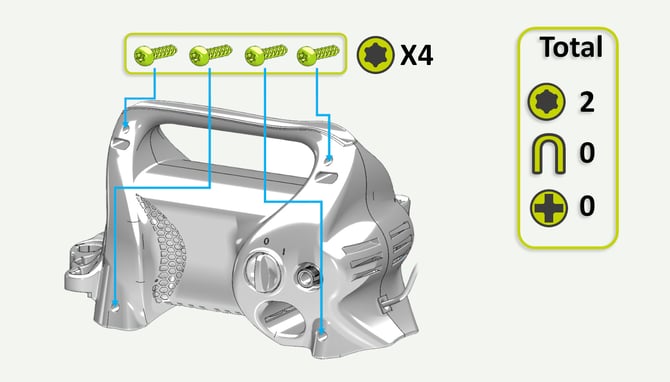

23. Frontabdeckung sichern
Befestigen Sie die Frontabdeckung mit den vier T25-Schrauben.

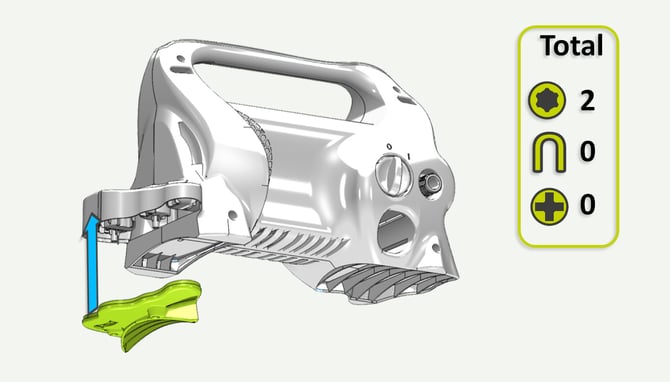

24. Werkzeughalterabdeckung anbringen
Setzen Sie die untere Abdeckung des Werkzeughalters ein.

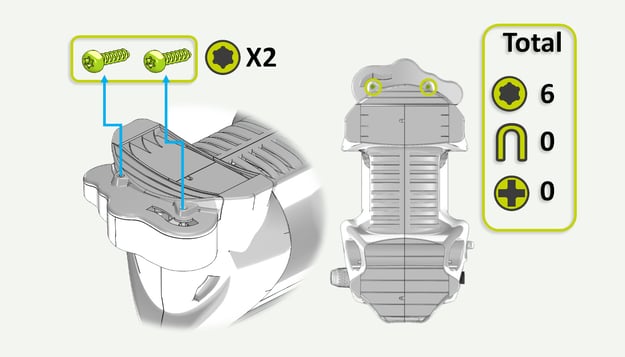

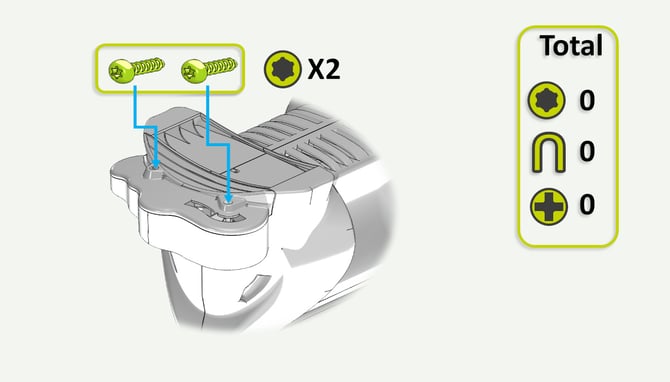

25. Werkzeughalterabdeckung sichern
Befestigen Sie die Abdeckung mit zwei T25-Schrauben.

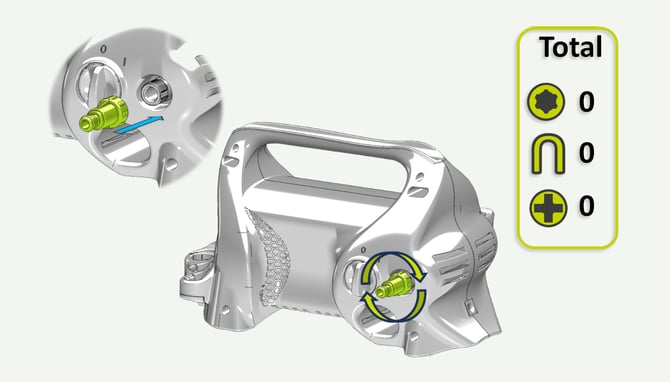

26. Wasserfilter anbringen
Überprüfen Sie den Wasserfilter auf Sauberkeit und setzen Sie ihn wieder ein.
Erster Start nach der Wartung
- Schließen Sie die Sprühpistole an den Schlauch an.
- Stellen Sie die Wasserzufuhr her und prüfen Sie auf Undichtigkeiten.
- Betätigen Sie den Abzug, bis keine Luft mehr austritt.
- Schließen Sie das Stromkabel an und schalten Sie das Gerät ein.
- Lassen Sie das Wasser eine Minute lang laufen, bevor Sie eine Düse anbringen.
- Testen Sie den Hochdruckreiniger auf normale Funktion.
Fehlerbehebung
Wasserlecks
- Trennen Sie die Stromzufuhr, öffnen Sie das Gerät und beheben Sie das Leck.
Motor läuft durch
- Überprüfen Sie, ob die Schaltdose korrekt auf dem Start-/Stoppventil sitzt.
Gerät startet nicht
- Prüfen Sie Stromkabel, Leistungsschutzschalter und interne Verkabelung.
Schlechte Leistung/Druck
- Überprüfen Sie die Pumpe und das Hauptventil auf Fremdkörper und stellen Sie sicher, dass die Feder korrekt sitzt.
